Posa prodotto
fasi di posa a tetto

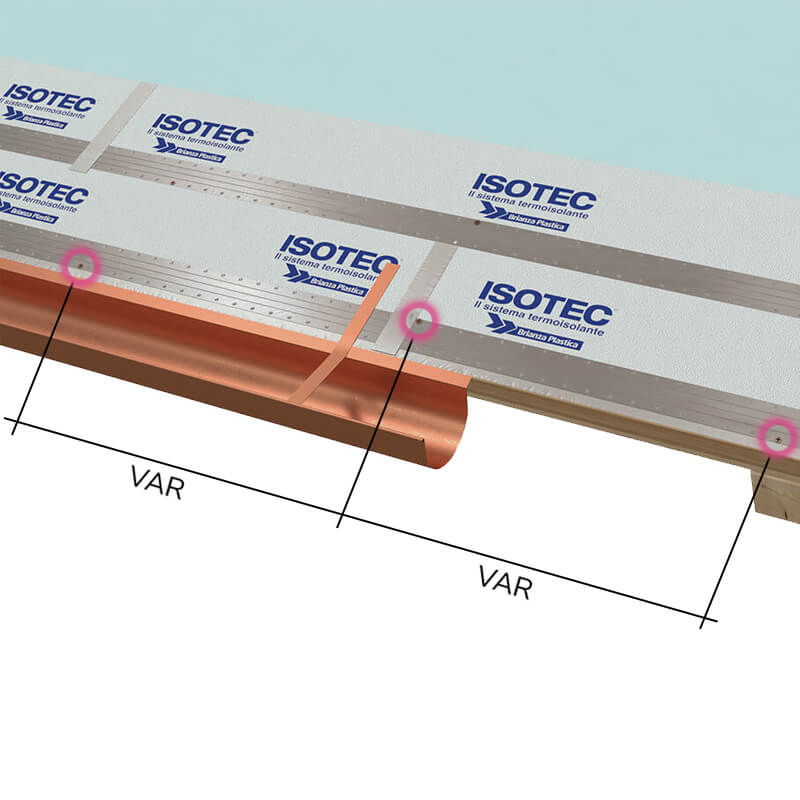

corretto fissaggio
Per il corretto fissaggio, avvalersi dei fori presenti nel correntino ed alternare tra parte inferiore e superiore del correntino stesso.
1
POSA DEL PANNELLO IN COPERTURA
Fissare lungo la linea di gronda un listone di battuta in legno di altezza pari allo spessore del pannello, che servirà anche come primo punto di bloccaggio del canale di gronda. Consolidare il pannello Isotec Linea alla struttura, utilizzando fissaggi meccanici, partendo dal canale di gronda e proseguendo verso il colmo. Avvalersi, per tale operazione, dei fori presenti nel correntino metallico.
2

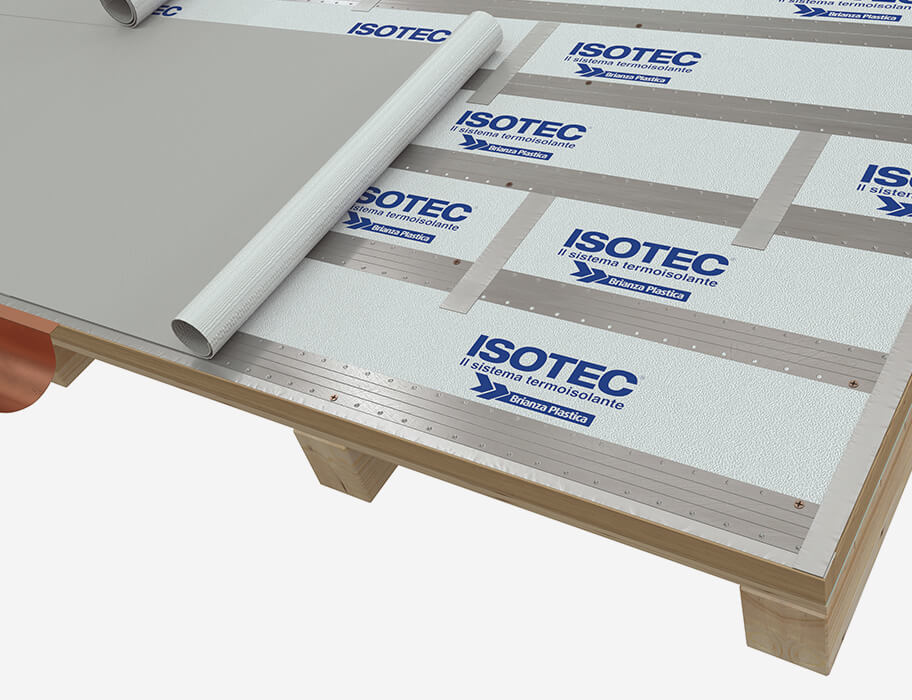

APPLICAZIONE DEL TELO
Una volta ultimata la posa dei pannelli isolanti, siliconati e nastrati i giunti con l’apposita guaina di alluminio butilico Isoband, procedere alla stesura del telo impermeabile/ traspirante Elytex-N al di sopra dei pannelli.
3
FISSAGGIO DELLA COPERTURA METALLICA
Applicare la copertura metallica e fissarla con le apposite staffe al correntino metallico di Isotec Linea, a completamento del pacchetto tetto.
fasi di posa a parete

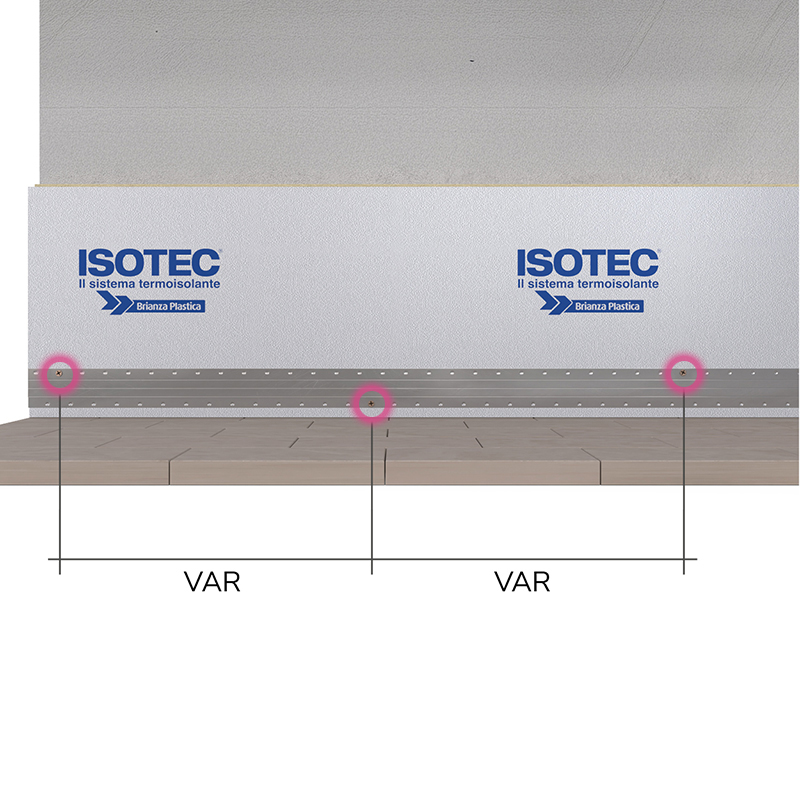

corretto fissaggio
Per il corretto fissaggio, avvalersi dei fori presenti nel correntino ed alternare tra parte inferiore e superiore del correntino stesso.
1
POSA DEL PANNELLO A PARETE
Il pannello Isotec Linea viene fissato alla struttura portante tramite tasselli ad espansione e viti d’ancoraggio passanti attraverso il correntino. Tipo e numero di fissaggi dipenderanno dalla struttura e dal peso del rivestimento. La posa di Isotec Linea è da effettuarsi a partire dal basso verso l’alto e da sinistra verso destra della parete.
2
APPLICAZIONE DELLA GUAINA BUTILICA
Applicare l’apposita guaina di alluminio butilico Isoband lungo tutti i giunti verticali e le zone in cui il poliuretano rimanga scoperto, a protezione del materiale isolante.
3

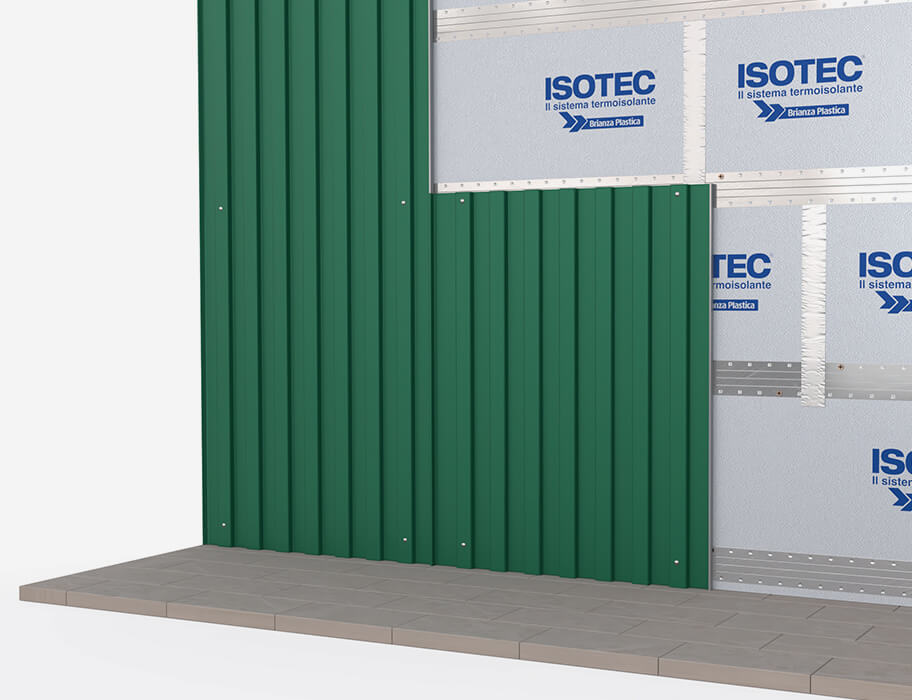

FISSAGGIO DEL RIVESTIMENTO ESTERNO
Il rivestimento esterno di facciata verrà vincolato al correntino metallico di Isotec Linea tramite l’ausilio di fissaggi meccanici, di tipologia e in quantità da definirsi in base al materiale di finitura scelto.
